Moi c'est une P2301C. Et je me fit à  la fonction measure de mon oscilloscope. Je ne sais pas à  quel point cela est fiable je n'ai pas d'autre source haute tension de référence.

Bonjours tout le monde,

J'avais besoin d'une sonde haute-tension pour effectuer une vérification sur mes 2 oscilloscopes tektronix 475. Sur un "test point" je devrais avoir -2450v
bien évidemment un multimètre standard ne dépasse pas 1000v. J'ai donc utilisé mon oscilloscope rigol mso5072 avec une sonde commercial 1:100 pour finalement lire -2611volts (average) selon l'appareil. Et ce sur les 2 oscilloscopes. J'avais donc un fort doute sur ma sonde 1:100 mais je ne possédais rien d'autre.

J'ai donc réaliser une sonde 1:100 200Meg ohm impedance d'entrée pour un multimètre ayant une entrée de 11Meg. Cela se fait aussi pour les multimètre de 10M d'entrée juste à  modifié une résistance.

Cela dit, j'ai remesuré avec mon fluke et ma sonde maison -2411v ce qui est dans les spécifications du manuel du tek 475.

J'ai mis le plan ici et il y a un lien aussi pour l'instructable que j'ai suivi. Le croquis 3d est de moi mais le tuto ne l'est pas. J'ai juste refait les calculs car lui utilise une 47meg et moi 200 meg d'entrée.

https://www.thingiverse.com/thing:5877572

Yannick

J'ai un oscilloscope mais je sais pas m'en servir, mais je ferais des test et je vous tien informer de tous ça, merci.

Sérieux ? Et tu veux battre des records d'efficacité :D

Tiens nous au courant :P

Yannick

En fait quand tu cour circuite une bobine, elle emmagasine de l'Energie sous forme
de champs électromagnétique, et quand tu relâche le courant, c'celle-ci renvois de la tension et du courant mais dans le sens contraire.

C'est ça. Tout est basé la dessus.

Le transistor, ou plus précisément Mosfet et IGBT, ferme et ouvre le circuit.

Pour ce qui est de l'effacité, même si tu cois que 80% est faible, c'est plutôt bien. 85-90 est excellent.

Effectivement. Même chose pour moi. On peut les imiter, mais rien ne vaut le look des vrais nixie.

Merci du commentaire.

Belle réalisation de votre coté aussi :)

Yannick

Bonjour a tous,

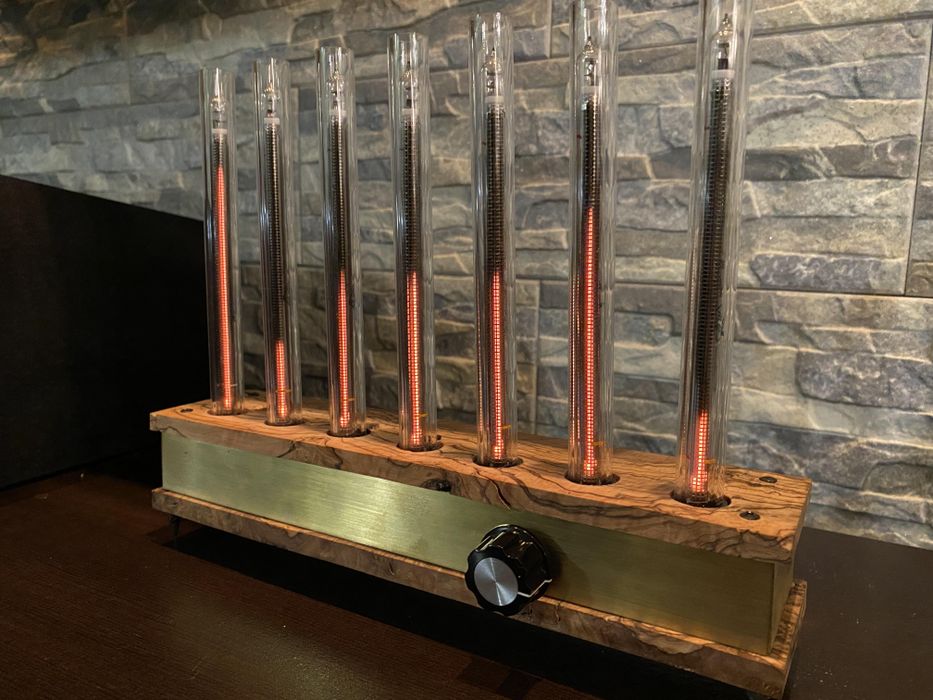

J'aimerais vous partager mon dernier projet.



Video ici:
https://www.youtube.com/watch?v=lLZEa1IzzaU

Réalisation ici:
https://www.instructables.com/Audio-Spectrum-Visualizer-IN-13-7-Band/

Yannick

Salut, j'ai fini les vidéo, j'ai compris comment marche en gros le module qui abaisse la tension mais pas vraiment celui qui monte.
La bobine est en série, et chez moi 1v en série + bobine à  1v = 2v, pas 5 ^^

J'ai pas compris comment tu fais du 5v avec du 1v ou du 28v avec du 2v  ???
Et j'ai surement pas tous compris non plus sur le transistor, j'ai compris que ça ouvre et ferme le circuit à  je sais pas combien de fois par seconde mais ça amplifie rien ?
J'ai pas compris tous ça encore.

J'ai l'oscilloscope, je peu faire se que tu ma demander, après tous je l'ai pas acheter pour rien lol.

Salut,

Si tu as un oscilloscope, tu pourrais réaliser ce petit montage. C'est la base du step-up transformer. Clic sur le lien et regarde le step 2 et 3. Avec du 12 Volts on peux faire du 200v. Mais avec 1v ca fonctionne aussi, mais ca ne s'élèvera pas autant.
Fais le montage mais n'installe pas le condensateur C2 et la diode. Et regarde à  l'oscilloscope ce qui se passe aux bornes de la bobine par rapport au ground. Je l'ai écris en anglais mais en gros quand tu court-circuite la bobine au ground et que tu relâches, ca crée un back emf. C'est un spike de voltage que tu pourras voir à  l'oscilloscope.
Quand tu installes le condensateur et la diode, celui-ci emmagasine cette tension et peut agir en block alimentation avec des plus faible courant qu'à  l'entrée mais en plus haut voltage.

https://www.instructables.com/Audio-Spectrum-Visualizer-IN-13-7-Band/

Yannick

Plus plausible que ca soit celle ci, marking F3 pour 200v 1A sod123f
https://pdf1.alldatasheet.net/datasheet-pdf/view-marking/1311939/RECTRON/FR103W.html

Pas trouvé sur digikey la même mais j'airai avec le même package, fast recovery puissance similaire. genre ceci ?
https://www.digikey.ca/en/products/detail/panjit-international-inc/RS1002FL-R1-00001/14660871

ou même 2A
https://www.digikey.ca/en/products/detail/panjit-international-inc/MER2DAL-AU-R1-007A1/16643867

Je sais que c'est une Fast Recovery mais ça va être une job pour le curve tracer.

De mon coté, par chance elles étaient tous bonnes. Je te fais signe si je trouve quelque chose.

Tu as surement raison, difficile de croire qu'il y ai installé autant de zener. Mais le marquage concorde quand même. Si j'avais encore le board entre les mains je ferais le test par curiosité mais je ne l'ai plus.

Excuse, mais ma réponse était très pertinente.
Comme tu n'a pas du lire tout le thread, tu aurais pu voir que en réponse #9 j'ai mis une photo que j'ai prise. La diode D10 est entouré en vert. On voit très bien F3.

Donc, si tu utilises le lien que je t'ai donné, Correspondance F3, tel que tu demandes, semble être en format sod123 qui dit: diode zener MMSZ5238. Maintenant, essais d'en trouver une sur le board qui semble fonctionner et test la pour confirmer que c'est bien ça. Selon le datasheet c'est une 8.7v, Si y'en a pas sur le board des pareils, essais un autre rond.
datasheet au cas, regarde page 2 tu verras marking code F3.
https://www.s-manuals.com/pdf/datasheet/m/m/mmsz5225-mmsz5267_r1.9_vishay.pdf


https://www.digikey.ca/en/products/detail/diodes-incorporated/MMSZ5238B-7-F/717791
https://www.diodes.com/assets/Datasheets/ds18010.pdf


Yannick

Bonjour. Quelqu'un aurait la référence DigiKey pour un équivalent de D2, D4, D9 ou D10 qui sont marquées F3 svp. Merci à  l'avance.

Tu peux te référencer ici:
https://www.s-manuals.com/smd/f3

Yannick

Bonjour,

Pas si simple que ça! ;)

Il s’agit bien de résistance « surface mount »?
Comment je fais pour m’assurer que les dimensions physiques sont les bonnes?

Utilisez-vous des outils spéciaux pour souder des micro composantes?
Je suis habitué à  souder de plus grosse pièces ! :)

Merci encore et bonne journée!

Max

Salut,
Les résistances sont des surfaces mount format 0805. Pour les autres pièces je vous ai donner le numéro vous ne pouvez pas vous tromper.

J'utilise une station a air chaud mais cela se fair aussi avec un simple fer a souder et une lampe loupe.

Cela dit, ca ne veux pas dire que ce sont les mêmes pièces que vous devez changer. Mais elles étaient tous court-circuitées. Utilisez un multimètre.

Courage :)

Bonjour Yannick,

Avez-vous la liste des pièces que vous avez encerclez en rouge et vert?

Merci de l’information! :)

Oui en fait pour les résistances c'est facile c'est écrit dessus.
39 ohm 2x
10 ohm
15 ohm
10k

Pour les transistors c'est un npn et un pnp
npn:
digikey pn/ MMBT4401-FDICT-ND
MMBT4401-7-F   TRANS NPN 40V 0.6A SOT23-3

pnp:
digikey pn/ 1727-2958-1-ND
PMBT2907A,215   TRANS PNP 60V 0.6A TO236AB

diode:
3757-BAS316_R1_00001CT-ND
BAS316_R1_00001   SOD-323, SWITCHING


Les autres pièces au cas.
Relais:
PB293-ND
RTD34012F   RELAY GEN PURPOSE SPST 16A 12V

fuse:
486-3830-ND
8020.0606.G   FUSE CERAMIC 25A 250VAC 3AB 3AG

pont:
GSIB2560-E3/45GI-ND
GSIB2560-E3/45   BRIDGE RECT 1P 600V 3.5A GSIB-5S


Yannick

Je viens juste de réparer lui de mon fils. J'ai tout remplacé tes pieces:
2 x transistor IGBT
1 x pont de diodes
1 x relais

et d'autres dont ceux ci voir la photo en rouge plus la fuse 25A évidemment.

Les 2 ronds fonctionnent très bien et aucun message d'erreur. Mon seul bémol est que les mosfet vienne de ebay (0 stock chez difikey) donc j'avais des crainte mais la qualité semble bonne.
https://1drv.ms/u/s!AnKLPDy3pII_ygV_v3eUtlSHMADz?e=PSozPd
