Messages récents
#1
Vos projets et Montages d'Électronique / Re : Web Applications pour l'e...
Dernier message par jfsimon1981 - Aujourd'hui à 04:12:27 PMOui j'ai envisagé tout ceci, à voir en fonction de mes propres ressources et évolution du projet.
Ce sont effectivement des applications utiles dont j'ai moi même besoin actuellement.
On test plus ou moins de façon manuelle à ce jour, mais un tel outil permet d'être beaucoup plus
précis et rapide, c'est aussi les raisons de ces développements.
Jean-François
Ce sont effectivement des applications utiles dont j'ai moi même besoin actuellement.
On test plus ou moins de façon manuelle à ce jour, mais un tel outil permet d'être beaucoup plus
précis et rapide, c'est aussi les raisons de ces développements.
Jean-François
#2
Vos projets et Montages d'Électronique / Re : Web Applications pour l'e...
Dernier message par papyblue - Aujourd'hui à 02:30:55 PMJe dois avouer que je me suis contenté de me placer dans la peau de l'utilisateur final pour répondre à votre question initiale et pas dans celle du développeur. Dans ma tête, cela doit être un outil facile à utiliser sans connaissances particulières avec des menus déroulants et autres widgets simples. Cela pourrait ressembler à Excel quand on insère une fonction en remplissant les divers champs. La solution va dépendre de l'architecture retenue qui elle même sera fonction des contraintes que vous fixerez : nombre de canaux, nombre de fonctions disponibles, précision du temps, etc..
J'avais répondu dans cette direction car en ce moment je suis dans du dépannage avec l'obligation de faire du retro-engeneering faute de disposer de schéma. On peut aussi trouver une utilité pour faire du test automatique pour un système en développement, le dispositif surveillant différents paramètres et simulant l'action d'un opérateur en commandant un relais(câblé en // sur un poussoir) par exemple. Pour avoir été aussi développeur(dans une autre vie) je suis conscient du travail que cela représente mais il est possible de le faire par étapes, une première pourrait être par exemple la comparaison à un seuil.
Bien évidemment, ce ne sont que des suggestions, je ne suis pas un "Client" qui attend des fonctionnalités précises.
J'avais répondu dans cette direction car en ce moment je suis dans du dépannage avec l'obligation de faire du retro-engeneering faute de disposer de schéma. On peut aussi trouver une utilité pour faire du test automatique pour un système en développement, le dispositif surveillant différents paramètres et simulant l'action d'un opérateur en commandant un relais(câblé en // sur un poussoir) par exemple. Pour avoir été aussi développeur(dans une autre vie) je suis conscient du travail que cela représente mais il est possible de le faire par étapes, une première pourrait être par exemple la comparaison à un seuil.
Bien évidemment, ce ne sont que des suggestions, je ne suis pas un "Client" qui attend des fonctionnalités précises.
#3
Vos projets et Montages d'Électronique / Re : Web Applications pour l'e...
Dernier message par jfsimon1981 - Aujourd'hui à 11:06:13 AMMerci je vais réfléchir comment intégrer ces fonction,
Question, vous pariez d'un outil graphique type programmation Ladder / Bloc fonction / Grafcet, ou bien une librairie type C++ Arduino ?
Il est beaucoup plus facile de fournir des librairies à exploiter, les fonctions graphiques, cela requiert un travail assez conséquent pour être foncitonnel.
Cordialement,
Jean-François
Question, vous pariez d'un outil graphique type programmation Ladder / Bloc fonction / Grafcet, ou bien une librairie type C++ Arduino ?
Il est beaucoup plus facile de fournir des librairies à exploiter, les fonctions graphiques, cela requiert un travail assez conséquent pour être foncitonnel.
Cordialement,
Jean-François
#4
Vos projets et Montages d'Électronique / Une idée en amène une autre .....
Dernier message par papyblue - Aujourd'hui à 09:36:57 AMBonjour Jean-François,
Pour compléter le dispositif, je verrais bien l'ajout de fonctionnalités qui seraient : des données calculées, des sorties, des événements, et des timers.
- les données calculées sont une combinaison logique et/ou arithmétique des autres voies. elles peuvent être affichées de la même manière qu'une voie normale.
- les sorties servent à actionner des relais. Elles peuvent être actionnées à partir d'un temps absolu ou relatif. Dans le second cas les séquences obtenues peuvent être répétées N fois ou à l'infini. Elles peuvent également être déclenchées par un évènement ou un timer.
- les évènements sont une combinaison logique ou arithmétique des entrées ou des sorties. A la différence des "données calculées" ils ne sont pas destinés à un affichage mais comme déclencheur d'une action de sortie.
- les timers sont activés par un évènement et leurs sorties servent de déclencheurs.
Voilà, cela fait un peu de travail mais cela rendrait le produit plus versatile.
PB
Pour compléter le dispositif, je verrais bien l'ajout de fonctionnalités qui seraient : des données calculées, des sorties, des événements, et des timers.
- les données calculées sont une combinaison logique et/ou arithmétique des autres voies. elles peuvent être affichées de la même manière qu'une voie normale.
- les sorties servent à actionner des relais. Elles peuvent être actionnées à partir d'un temps absolu ou relatif. Dans le second cas les séquences obtenues peuvent être répétées N fois ou à l'infini. Elles peuvent également être déclenchées par un évènement ou un timer.
- les évènements sont une combinaison logique ou arithmétique des entrées ou des sorties. A la différence des "données calculées" ils ne sont pas destinés à un affichage mais comme déclencheur d'une action de sortie.
- les timers sont activés par un évènement et leurs sorties servent de déclencheurs.
Voilà, cela fait un peu de travail mais cela rendrait le produit plus versatile.
PB
#5
Vos projets et Montages d'Électronique / Re : Web Applications pour l'e...
Dernier message par jfsimon1981 - Décembre 14, 2025, 07:12:38 PMBonjour PapyBlue,
Merci pour le retour, j'ai logué votre demande, pour la partie hardware effectivement.
Et je diffuse une version complète et fonctionnelle limitée à la carte Arduino Uno pour le moment.
Le deuxième point me semble implémenté, on peut descendre à 50ms la boucle, mais il y a un peu de buffer, sur cette version le datalog étant réalisé côté PC.
> Voici la description et plus bas le logiciel actuelement disponible.
Fonctionnalités présentes sur cette version 1.1.0:
Support carte Arduino Uno R4 (programme fournit).
Affichage
Visuelle graphique Tension-Temps et valeur temps réelle
Vertical Scale : Auto / Paramétrable
Sample rate
Minimum 50 ms, pas de limite supérieure
Câlibrage
Echelle + Offset
Voies en entrée
Up to 6 on Arduino Uno
Sorties
Graphique multi-voies
Datalog csv
Sauvegarde graphique format PNG
Voici les liens:
Zip avec Logiciel, Web App & Programme Embarqué Uno
Package v1.1.0

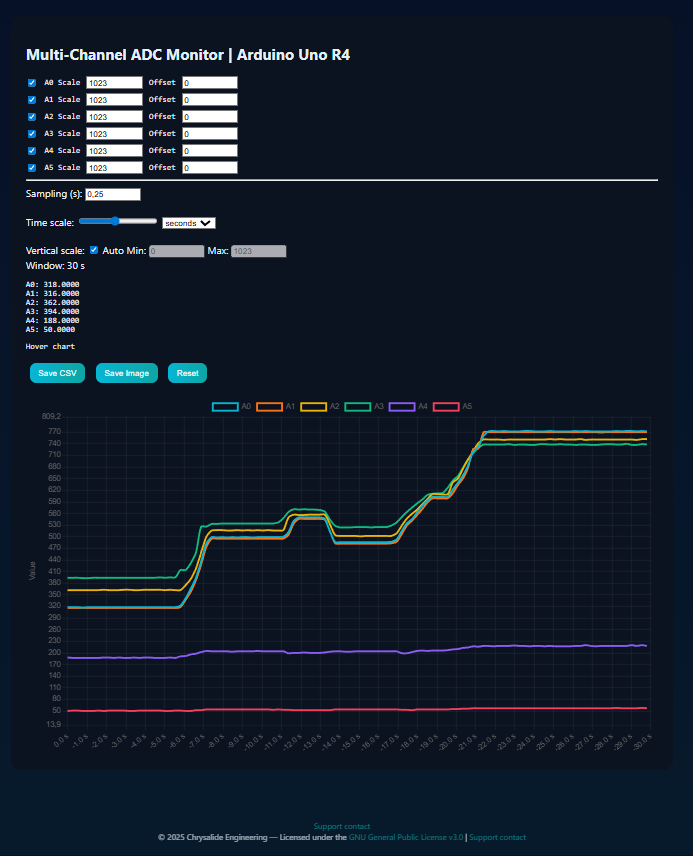

Capture d'écran Web App Analog
Schémas pour une Arduino Uno
Il y a une limite de temps de 30 minutes, si vous me fournissez le fichier machine.txt
généré, je vous retournerai la license.txt.
Le logiciel est en Béta test actuellement, mais fonctionnel sur la carte mentionnée.
Bonne réception,
Cordialement,
Jean-François Simon
Merci pour le retour, j'ai logué votre demande, pour la partie hardware effectivement.
Et je diffuse une version complète et fonctionnelle limitée à la carte Arduino Uno pour le moment.
Le deuxième point me semble implémenté, on peut descendre à 50ms la boucle, mais il y a un peu de buffer, sur cette version le datalog étant réalisé côté PC.
> Voici la description et plus bas le logiciel actuelement disponible.
Fonctionnalités présentes sur cette version 1.1.0:
Support carte Arduino Uno R4 (programme fournit).
Affichage
Visuelle graphique Tension-Temps et valeur temps réelle
Vertical Scale : Auto / Paramétrable
Sample rate
Minimum 50 ms, pas de limite supérieure
Câlibrage
Echelle + Offset
Voies en entrée
Up to 6 on Arduino Uno
Sorties
Graphique multi-voies
Datalog csv
Sauvegarde graphique format PNG
Voici les liens:
Zip avec Logiciel, Web App & Programme Embarqué Uno
Package v1.1.0
Capture d'écran Web App Analog
Schémas pour une Arduino Uno
Il y a une limite de temps de 30 minutes, si vous me fournissez le fichier machine.txt
généré, je vous retournerai la license.txt.
Le logiciel est en Béta test actuellement, mais fonctionnel sur la carte mentionnée.
Bonne réception,
Cordialement,
Jean-François Simon
#6
Vos projets et Montages d'Électronique / Re : Web Applications pour l'e...
Dernier message par papyblue - Décembre 13, 2025, 01:05:20 PMBonjour Jean-François et bienvenue sur le forum.
Bravo pour votre travail, c'est très propre et prometteur.
Personnellement, je verrais bien une application à ce dispositif si on pouvait disposer d'une isolation galvanique entre le PC et la carte d'acquisition. La majorité des appareils électroménagers sont reliés au secteur donc l'enregistrement de leurs signaux pour la compréhension de leur fonctionnement /dysfonctionnement nécessite cette isolation.
j'allais oublier : il est aussi intéressant de pouvoir dater avec précision les événements, un affichage de l'heure, minutes et secondes et centièmes serait un vrai plus.(en multivoies)
Bravo pour votre travail, c'est très propre et prometteur.
Personnellement, je verrais bien une application à ce dispositif si on pouvait disposer d'une isolation galvanique entre le PC et la carte d'acquisition. La majorité des appareils électroménagers sont reliés au secteur donc l'enregistrement de leurs signaux pour la compréhension de leur fonctionnement /dysfonctionnement nécessite cette isolation.
j'allais oublier : il est aussi intéressant de pouvoir dater avec précision les événements, un affichage de l'heure, minutes et secondes et centièmes serait un vrai plus.(en multivoies)
#7
Vos projets et Montages d'Électronique / Web Applications pour l'embarq...
Dernier message par jfsimon1981 - Décembre 13, 2025, 11:03:50 AMBonjour à tous,
Premier post sur votre Forum, je suis toujours heureux de pouvoir partager avec des personnes passionnées par l'électronique et partager,
Je finalise actuellement un projet de logiciel qui comporte deux composantes:
- Driver embarqué sur microcontrôleur (PIC, ARM/Arduino, etc ...)
- Application PC comprenant un serveur local et page(s) Web/Js
L'application tourne donc sur plateforme (Windows pour le moment) et permet d'accéder et traiter en temps réel des données provenant d'un contrôleur connecté.
La couche de communication est uniforme et suit une spécification de sorte que toute plate-forme embarquée pour laquelle le driver a été développé peut y être connectée et exploitée.
Pour ce développement, la première phase incluait un PIC16F628 avec une App qui visualise et programme les GPIO ports A & B en entrée, sortie, Pul-up, lecture/écriture de valeurs.
Ceci étant réalisé et fonctionnel, je développe actuellement une Web/app qui récolte les valeurs analogiques, ici 6 canaux d'une carte Arduino Uno, et les met en forme graphique avec les fonctions d'affichage Tension / Temps sur une plage sélectrionnée 5s à 72h.
L'app supporte donc
- Affichage sous forme de graphic chart
- Calibrage échelle de temps
- Lecture des valeurs dans le passé sur la chart/via le curseur
- Lecture simultanée des 6 voies ADC
- Affichage tension mise à l'échelle paramétrable selon les valeurs pont de résistance
- Sauvegarde des datalog au format CSV
- Enregistrement des courbes au format PNG
Ceci étant réalisé, reste le driver Arduino à compléter et mettre au point quelques aspects du projet, puis le documenter avant de partager ces éléments.
Un tel projet peut aussi répondre à des besoin divers, or étant en développement actuellement, je cherche à savoir si ces éléments concordent avec une majorité de cas d'usages, et si des ajustements du code / fonctionnalités sont nécessaires.
Dans cette optique je me permet de vous le partager et si vous le souhaitez, apporter votre éclairage sur les possibilités, vos souhaits ou éventuelles observations jusqu'ici.
Les apps ci-jointes sont des exemples qu'il est possible d'implémenter via la Web app.
Le multimètre DC multi voies est en cours de développement embarqué, les autres sont en mode simulation pour l'heure, elles n'ont pas de support matériel disponible pour l'heure (hardware & driver).
Lien vers la démo en mode simulateur Web/app en cours de développement plateforme Arduino Uno:
micro-studioplc.com/clv_app.php
Vous ne pouvez pas consulter cette pièce jointe.
Vous ne pouvez pas consulter cette pièce jointe.
Vous ne pouvez pas consulter cette pièce jointe.
Vous ne pouvez pas consulter cette pièce jointe.
Bon travail à tous,
Jean-François
Premier post sur votre Forum, je suis toujours heureux de pouvoir partager avec des personnes passionnées par l'électronique et partager,
Je finalise actuellement un projet de logiciel qui comporte deux composantes:
- Driver embarqué sur microcontrôleur (PIC, ARM/Arduino, etc ...)
- Application PC comprenant un serveur local et page(s) Web/Js
L'application tourne donc sur plateforme (Windows pour le moment) et permet d'accéder et traiter en temps réel des données provenant d'un contrôleur connecté.
La couche de communication est uniforme et suit une spécification de sorte que toute plate-forme embarquée pour laquelle le driver a été développé peut y être connectée et exploitée.
Pour ce développement, la première phase incluait un PIC16F628 avec une App qui visualise et programme les GPIO ports A & B en entrée, sortie, Pul-up, lecture/écriture de valeurs.
Ceci étant réalisé et fonctionnel, je développe actuellement une Web/app qui récolte les valeurs analogiques, ici 6 canaux d'une carte Arduino Uno, et les met en forme graphique avec les fonctions d'affichage Tension / Temps sur une plage sélectrionnée 5s à 72h.
L'app supporte donc
- Affichage sous forme de graphic chart
- Calibrage échelle de temps
- Lecture des valeurs dans le passé sur la chart/via le curseur
- Lecture simultanée des 6 voies ADC
- Affichage tension mise à l'échelle paramétrable selon les valeurs pont de résistance
- Sauvegarde des datalog au format CSV
- Enregistrement des courbes au format PNG
Ceci étant réalisé, reste le driver Arduino à compléter et mettre au point quelques aspects du projet, puis le documenter avant de partager ces éléments.
Un tel projet peut aussi répondre à des besoin divers, or étant en développement actuellement, je cherche à savoir si ces éléments concordent avec une majorité de cas d'usages, et si des ajustements du code / fonctionnalités sont nécessaires.
Dans cette optique je me permet de vous le partager et si vous le souhaitez, apporter votre éclairage sur les possibilités, vos souhaits ou éventuelles observations jusqu'ici.
Les apps ci-jointes sont des exemples qu'il est possible d'implémenter via la Web app.
Le multimètre DC multi voies est en cours de développement embarqué, les autres sont en mode simulation pour l'heure, elles n'ont pas de support matériel disponible pour l'heure (hardware & driver).
Lien vers la démo en mode simulateur Web/app en cours de développement plateforme Arduino Uno:
micro-studioplc.com/clv_app.php
Vous ne pouvez pas consulter cette pièce jointe.
Vous ne pouvez pas consulter cette pièce jointe.
Vous ne pouvez pas consulter cette pièce jointe.
Vous ne pouvez pas consulter cette pièce jointe.
Bon travail à tous,
Jean-François
#8
Discussion Générale d'Électronique / Deux lignes émission HF sur la...
Dernier message par F1PNX - Décembre 12, 2025, 01:26:38 PMBonjour,
je souhaite raccorder mon antenne Yagi HF sur mes deux TX équipés d'amplificateur HF.
D'un coté j'ai un TX HF Yaesu raccordé à un ampli Acom 1200S et de l'autre coté un Brick2 SDR HF raccordé à un ampli fait maison avec des composants venant de chez DX-World.
Mon idée c'est de raccorder à la sortie de chaque ampli (500W) un commutateur d'antenne du genre de celui de chez Diamond CX-210A (https://www.passion-radio.fr/commutateurs/cx210a-1742.html) avec l'entrée non utilisée connectée la masse puis un troisième commutateur du même type raccordé en sortie sur mon antenne Yagi et en entrée sur les sorties des deux autres.
La valeur d'isolement diaphonique de chaque commutateur est donnée pour 70dB en HF et une puissance admissible de 1500 W.
Ce que je veux éviter c'est d'avoir du retour HF dans l'un ou l'autre TX lors de l'émission.
Que pensez vous de mon idée ? Avez vous une autre solution ?
Bonne fêtes de fin d'année à tous.
Jack F1PNX
je souhaite raccorder mon antenne Yagi HF sur mes deux TX équipés d'amplificateur HF.
D'un coté j'ai un TX HF Yaesu raccordé à un ampli Acom 1200S et de l'autre coté un Brick2 SDR HF raccordé à un ampli fait maison avec des composants venant de chez DX-World.
Mon idée c'est de raccorder à la sortie de chaque ampli (500W) un commutateur d'antenne du genre de celui de chez Diamond CX-210A (https://www.passion-radio.fr/commutateurs/cx210a-1742.html) avec l'entrée non utilisée connectée la masse puis un troisième commutateur du même type raccordé en sortie sur mon antenne Yagi et en entrée sur les sorties des deux autres.
La valeur d'isolement diaphonique de chaque commutateur est donnée pour 70dB en HF et une puissance admissible de 1500 W.
Ce que je veux éviter c'est d'avoir du retour HF dans l'un ou l'autre TX lors de l'émission.
Que pensez vous de mon idée ? Avez vous une autre solution ?
Bonne fêtes de fin d'année à tous.
Jack F1PNX
#9
Discussion Générale d'Électronique / Re : Schêma récepteur HF pour ...
Dernier message par Zofran - Décembre 09, 2025, 05:04:28 PMExacte, c'était une de mes questions, on trouve plus facilement des quartz 9.8304Mhz plutôt que des 9.830Mhz. Vu qu'il y a un condensateur variable je me dis que ça ne pause pas trop de problème ?
#10
Discussion Générale d'Électronique / Re : prise antenne salon (radi...
Dernier message par ElyElec - Décembre 09, 2025, 10:32:20 AMBonjour Jean-Louis, Merci de ta réponse.
J'ai essayé avec la sortie radio de la prise multiple, et avec le câble d'antenne seul (sans la prise), je ne reçois pas la bande avion, juste la radio FM et de mauvaise qualité :(.
En fait je me dis qu'il n'y a pas de tension dans le câble d'antenne. Donc il doit y avoir uniquement des circuits passe-bande LC...
J'aimerais faire des essais, mais voilà, je n'ai pas un mesureur de champs ni un analyseur de spectre.
Je n'ai qu'un oscilloscope tenma 72-14530 (voir Photo).
Est-ce que vous me conseillez de me lancer dans des essais ?
J'ai essayé avec la sortie radio de la prise multiple, et avec le câble d'antenne seul (sans la prise), je ne reçois pas la bande avion, juste la radio FM et de mauvaise qualité :(.
En fait je me dis qu'il n'y a pas de tension dans le câble d'antenne. Donc il doit y avoir uniquement des circuits passe-bande LC...
J'aimerais faire des essais, mais voilà, je n'ai pas un mesureur de champs ni un analyseur de spectre.
Je n'ai qu'un oscilloscope tenma 72-14530 (voir Photo).
Est-ce que vous me conseillez de me lancer dans des essais ?
