besoin d'explications pour un nul

[statis]

Salut,

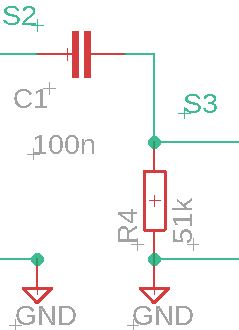

Pouvez-vous m'expliquer ce schéma

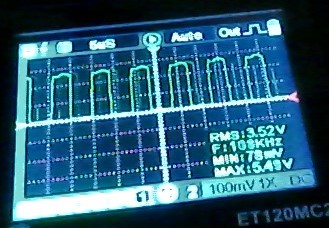

En entrée on a en S2 un signal en environ 107khz

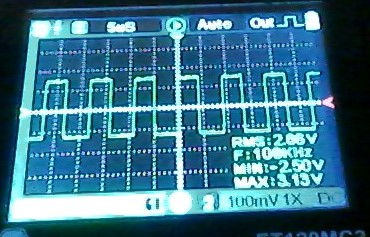

En sortie on a en S3 un signal en environ 107khz

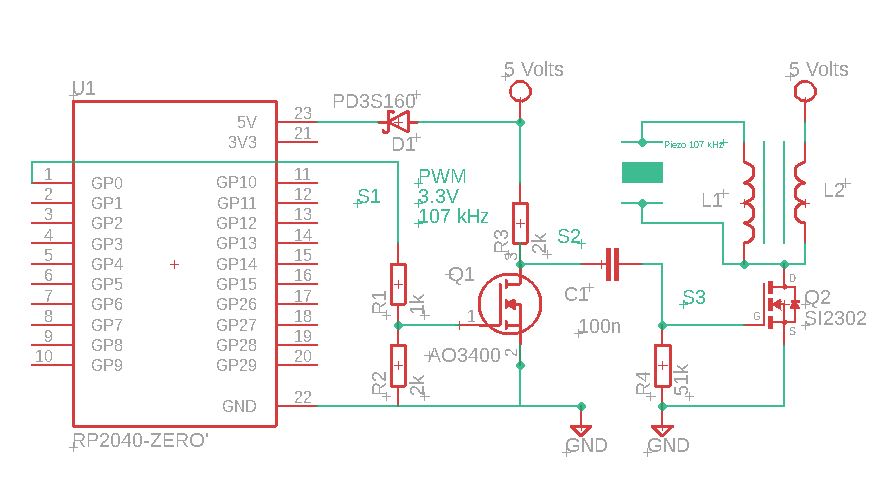

le schéma global fonctionnel est ci-dessous



J'ai passé de nombreuses heures à chercher les explications et la formule de calcul pour ce montage et je suis trop nul pour avoir trouvé ou compris même si j'envisage que c'est un phénomène de charge+décharge de condensateur...

Peut-on m'aider à comprendre







[ggchab]

Dans les grandes lignes, je dirais que quand Q1 n'est pas actif, C1 est connecté au 5V à travers R3. Une différence de potentiel existe aux bornes de C1, le côté R3 étant plus positif que le côté R4. Quand Q1 devient passant, la borne positive de C1 est brusquement connectée à GND. Comme la tension aux bornes du condensateur ne peut pas changer instantanément, l'autre borne de C1 devient nécessairement négative par rapport à GND.

[loulou31]

Bonjour,

Je ne vois pas a quoi sert Q2 : il suffisait de mettre L1 a la place de R3?


Jean-Louis

[statis]

Bonjour,

Je ne vois pas a quoi sert Q2 : il suffisait de mettre L1 a la place de R3?


Jean-Louis

Bonjour Jean-Louis
.
L'étage à partir de l'entrée C1 fait partie d'un circuit existant en câblage volant car je n'avais pas de mosfet adapté pour le boost-inductor ni ce dernier.

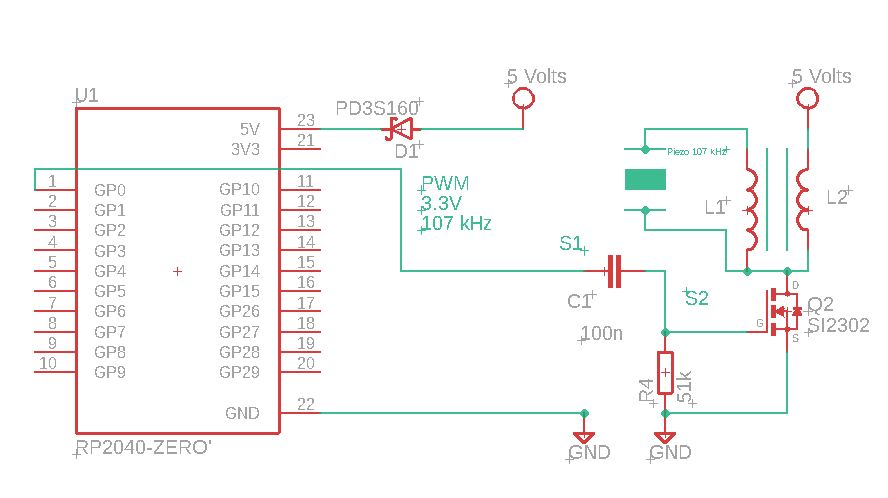

En fait on peut de passer de l'étage Q1 et raccorder directement C1 à la sortie GP0 du RP2040, cela fonctionne mais sur un autre forum on m'a dit que c'était "tombé en marche"...

[statis]

Dans les grandes lignes, je dirais que quand Q1 n'est pas actif, C1 est connecté au 5V à travers R3. Une différence de potentiel existe aux bornes de C1, le côté R3 étant plus positif que le côté R4. Quand Q1 devient passant, la borne positive de C1 est brusquement connectée à GND. Comme la tension aux bornes du condensateur ne peut pas changer instantanément, l'autre borne de C1 devient nécessairement négative par rapport à GND.

Bonjour ggchab,

Si j'ai mis le schéma complet ce n'étais qu'indicatif, sans rien de raccordé comme montré au départ

sans rien en sortie on a déjà les fronts négatifs

J'ai montré le schéma final "global" ci-dessus dans la réponse à loulou31

Ce sont les ingénieurs chinois qui sont à l'origine de l'utilisation d'un condensateur/résistance pour avoir des fronts positifs et négatifs afin d'exciter le boost-inductor en élévation de tension pour alimenter en 30 volts la cellule piezo sur un montage en 5 volts, le rôle du mosfet étant de pouvoir fournir les 2.5 watts nécessaires
