Messages - Wolf

Pages: [1]
1
Bonjour Ludo ,

Très pratique une petite cnc pour ce genre de job , quel interface avez vous utiliser pour le pilotage de celle ci ? et au niveau logiciel qu'utilisez vous ?

J'ai un projet en court aussi Cnc à la base pas pour les même travaux, mais le principe reste le même mis a part la rigidité de la machine.
Pour ma part c'est la numérisation d'une fraiseuse EMCO fb2 étant mécanicien et modéliste son but 1er seras plutôt la conception automatisée de pièces mécaniques complexe , mais elle pourrais aussi bien servir a la gravure de CI  si nécessaire et le tout seras piloter par Mach3.
J'ai déjà toute la partie pilotage , moteurs PaP Nema23 et logiciel , il ne me reste que le tournage et fraisage des pièces de fixation moteurs et quelque modification sur la machine que j'ai déjà restaurée entièrement.
Ca pourrais faire une sujet dans l'avenir peut être à partager avec ceux que cela intéresse.

Bravo en tout cas pour votre travail.

2
Le soucis c'est que j'ai la doc complète Philips 47PLF5603d/10 mais dans ce pdf il a bien sur le schéma pour le panel47 mais aussi pour le panel42.
Contre toute attente c'est le panel42 qui correspond a ma carte et sur le 47 il n'y a rien aucune valeur de composant .. je peut mettre la doc complète si vous le souhaiter en fichier .rar

(voici la doc Philips complète) : https://mon-partage.fr/f/jMHTUhAb/

Oui en effet sur le panel42 c'est une s3v60 donc 600 v mais visiblement sur la carte panel47 donc la mienne , c'est une S3V84 tout comme sur le schéma panel42 la Zener ZD701 est seul hors moi j'ai ZD701 et ZD701A  qui sont identiques mais pourtant le schéma qui correspond a ma carte PLHL-722A est bien celui décris avec le panel42 qui lui correspondrais a si je ne dis pas de bêtises la PLHL-721A allez comprendre ... hors moi j'ai bien une PLHL-722A


3
Bonjour Kevin50  ;),
Merci pour votre participation et vos liens , ca aide déjà beaucoup .
Pour le liens Yoycart j'étais en effet tomber dessus en cherchant des info sur les S3V et tout comme vous j'avais vu les S3V80 ects .. le tout en 3.5A , je me suis aussi poser la question sur ce chiffre 4 et me suis demander si ce ne serais pas l'indice d'ampérage maximum de la diode ! ce pourrais t'il donc que cette diode serais une 800V mais en 4A au lieux de 3.5A ?
Dans tout les cas je vais voir via le liens Yocart pour la S3V84 comme elle reprise pour en commander cars visiblement c'est le seul a pouvoir en fournir.

Pour les Zener je m'étais bien demander si ce marquage 20 pouvais correspondre a 20V mais sans certitude je l'avoue , les liens que vous m'avez mis vont m'aider et je vous en remercie.
Les miennes sont en boitier SOD-323 et visiblement correspondrais bien a 20V.

J'avais bien songer aussi à dessouder une Zener bonne cars il y en a aussi sur Q707, 708 et 709 et tester avec un testeur de composant mais a ce que j'ai pu voir ce n'est pas très fiable avec les Zener  .. de plus ce type de testeur est t'il aussi valable pour des composants smd  j'ai d'ailleurs mis un post pour un avis sur un testeur de composant cars j'aimerais bien en acquérir un quand même.

En tout cas merci kevin pour toutes ces informations ;)

4
Bonjour ,
J'ai acquis il y a peut cette station : Stamos model S-LS-16 pour 145€ complète livrée avec tout ces accessoires et j'en suis très content. Elle est dotée d'une pompe à air interne et non une soufflante dans le pistolet comme certaine, il y a une aspiration de fumée intégrée au fer a souder que l'ont peut activer ou non selon nos besoin.
La partie fer et air chaud sont pilotable séparément ce qui est bien je trouve.

voici le liens : http://www.befr.ebay.be/itm/121891690391?_trksid=p2060353.m2749.l2649&ssPageName=STRK%3AMEBIDX%3AIT

5
Trucs et Astuces d'Électronique / avis testeur de composants
« le: mars 25, 2017, 04:00:27 pm »
Bonsoir tout le monde ;)

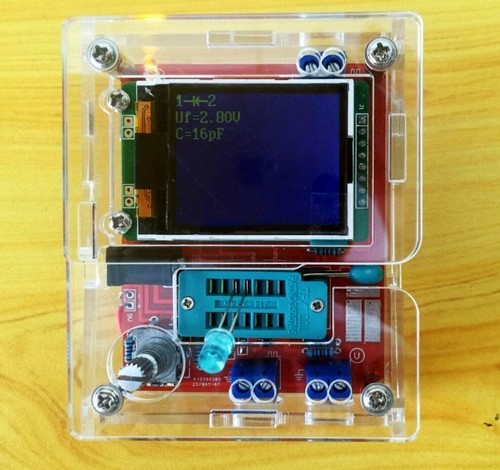

J'aimerais avoir vos avis sur ce testeur de composants je vous prie .
Peut être quelqu'un en possède t'il déjà un de ce model ?
J'ajoute le liens vers le produit pour la description de celui çi .
Il semble pouvoir être alimenter directement av un transfo 12V DC ou avec une pile 9V.


http://www.cafr.ebay.ca/itm/Assembed-GM328-Transistor-Tester-Diode-LCR-ESR-meter-PWM-Square-wave-case-/232263983603?tfrom=232263993173&tpos=top&ttype=price&talgo=undefined

6
Bonsoir électro-Bidouilleur , merci pour votre réponse ainsi que les liens j'apprécie.
En effet je ne comprend pas pourquoi il ma dis ça pour le FSQ510  :-\.
Pour la S3V60 oui c'est bien 600 V 3.5 mais celle que j'ai retiré de ma plaque est une S3V84 et je parviens pas a trouver le datasheet de celle ci pour comparer avec la S3V60 reprise sur le schéma.
J'ai bien trouver un datasheet pour une diode rectifier S3V80 qui est une diode de 800v 3.5 A .. dois je en déduire que ma référence S3V84 serais une 840V ?
En revanche comment faire pour les diodes Zener ZD701 et ZD701A ( voir photo 1 les 2 diodes entourées au dessus du Mosfet Q706) il n'y a pas de référence , ces diodes sont reprisent NC sur le schéma malgré le pdf complet de réparation de chez Philips je n'ai aucune information sur cette diode Zener comment puis-je faire ? j'ai regarder à la loupe le boitier et j'ai juste une insciption 20 dessus ce qui ne m'aide pas du tout.

7
Bonjour a tous & toutes ,
Je me présente , je me nome Yves et je suis amateur de bidouillage divers en électronique.
Déjà je tiens a dire bravo pour vos vidéo que je ne me lasse pas de visionné ;) j'apprécie énormément ce partage donc merci pour ça.

J'en viens a présent à ma requêtes qui est donc un court circuit sur la platine inverteur de ce téléviseur Philips.
( Référence exacte :Philips 47PLF5603d/10  châssis Q522.2E-LA-LCD  platine PLHL-722A )
C'est un téléviseur que j'ai reçu suite a cette panne , lorsque j'ai ouvert le capot j'ai de suite pu constater un mosfet ouvert en 2 donc j'ai retirer la plaque et j'ai analyser les composant l'un après les autres je joins un schéma ci dessous , les pièces entourée en rouge et jaune sont bien entendu défaillantes et nécessite un remplacement mais j'ai un problème .. dans ce dis schéma vous pourrez voir en jaune ZD701 et bien sur la référence du composant est Non Communiquée mais ce n'est pas le seul soucis sur ma platine j'ai bien ZD701 mais aussi ZD701A qui sont toutes les 2 les même diodes zener ( je posterais une photo ) ensuite toujours sur le schéma vous verrez U101 et sur le pat 7 drain une diode D106 reprise sous référence UF4007 et bien sur ma platine cette diode est en fait un transil sous référence T2D83 , le problème .. mon fournisseur me dis que ce n'est plus fabriquer :( même chose pour le CI U101 donc FSQ510. Comme le transil D106 est défaillant je me suis dis que le Ci avais du prendre un coup et l'ai donc dessouder de la plaque mais comment le tester ? je me suis dis que c'étais préférable de le changer.
Enfin j'en viens a la D601 sous référence S3V60 , j'ai dessouder cette diode et a ma surprise c'est une S3V83 .. réponse du vendeur ce composant n'est plus fabriquer :( donc la S3V60 est t'elle un équivalent de la S3V83 ? je me demandais si ce ne serais pas une ancienne référence .
Voilà en gros les soucis que je rencontre je joins les parties du schéma ci dessous et quelques photos de la platine.
